在制作数据可视化图表中，折线图是一种实用的工具。而当我们需要展示如利率变动、套餐资费这类非连续、阶梯式的数据时，用阶梯折线图才能清晰展示数据变动关系。阶梯折线图能精准呈现数据的突变节点，避免普通折线图带来的过渡误导。其实，除了利率，生活和工作中还有很多场景适合用阶梯折线图来展示，下面为大家详细介绍阶梯折线图的制作方法。

一、准备辅助数据​

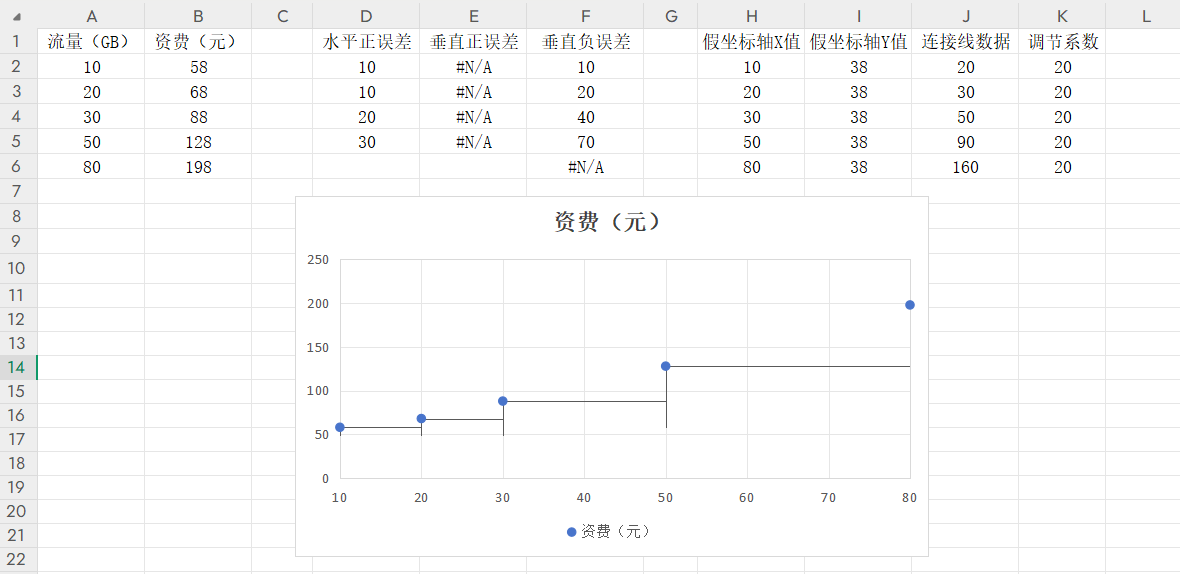

制作阶梯折线图的第一步，是准备丰富且合适的数据。对于套餐流量与资费场景，除了基础的流量（A列）和资费（B列）数据外，还需添加三组辅助数据：​

1. 误差线辅助数据：包括水平误差线数据（D列）、垂直正误差线数据（E列）、垂直负误差线数据（F列），用于构建阶梯线条。​
2. 坐标轴标签辅助数据：含假坐标轴的X值（H列）和Y值（I列），解决Excel自动分组导致标签错位的问题。​
3. 连接线数据（J列）：用于连接数据点与假坐标轴。​

二、插入基础散点图​

首先插入流量和资费的散点图，将X值设为流量（A列），Y值设为资费（B列）。插入后适当调整纵坐标轴最小值，使第一个数据点尽量靠近纵轴，为后续操作奠定基础。​

三、添加阶梯误差线​

1. 选中散点图系列，添加误差线，初始会显示杂乱的十字交叉线。​
2. 设置水平X误差线：选择“正误差”方向，“无线端”样式，误差量设为自定义的D列数据（公式为“=A3-A2”，即后一流量值与前一流量值的差值，如流量从10GB到20GB，D列对应值为10），实现两点间的水平连接。​
3. 设置垂直Y误差线：选择“正负偏差”方向，“无线端”样式。正误差值设为E列数据（公式“=IF(B3>B2,NA(),ABS(B3-B2))”，如当资费从58元到68元，B3>B2，E列对应值为NA；当资费下降时，计算差值），负误差值设为F列数据（公式“=IF(B3>B2,B3-B2,NA())”，如资费从58元到68元，B3>B2，F列对应值为10），实现垂直方向的阶梯连接。

四、制作自定义坐标轴标签​

1. 新增一个散点图系列，X值为H列流量，Y值为I列数据（公式“=MIN($B$2:$B$16)-$K$1”，即比资费最小值小一个调节系数，如资费最小值为58元，调节系数K1为20，I列对应值为38，确保标签清晰显示）。​
2. 为该散点图添加数据标签，勾选“X值”，设置标签位置为“靠下”。​
3. 添加垂直Y误差线，选择“正偏差”方向，误差量设为J列数据（公式“=B2-I2”，即实际资费与假坐标轴Y值的差值，如资费58元与假坐标轴Y值38元，J列对应值为20），形成数据点到坐标轴的连接线。​

五、图表美化调整​

1. 隐藏原始水平坐标轴标签：选中横坐标轴，设置标签位置为“无”。​
2. 统一纵坐标轴范围：将纵坐标轴最小值设为假坐标轴Y值（如38），使图表显示更协调。

结语

通过以上步骤，就能制作出清晰、准确的阶梯折线图，完美展现套餐流量与资费这种阶梯式变化的数据。借助阶梯折线图，套餐流量与资费的关系一目了然，能让你在选择套餐或进行相关分析时更直观、高效，为决策提供有力的数据支持。
